产品描述
横川·YOKOKAWA 系列直线电机模组，包括无铁芯电机和有铁芯电机类型的模组，载台 长度有135mm、190mm、270mm、378mm多种可选类型，分别对应多种推力和负载 递增的多个范围。标准的模组提供50mm递增(1000以内)可选有效行程。
LMC系列有铁芯电机

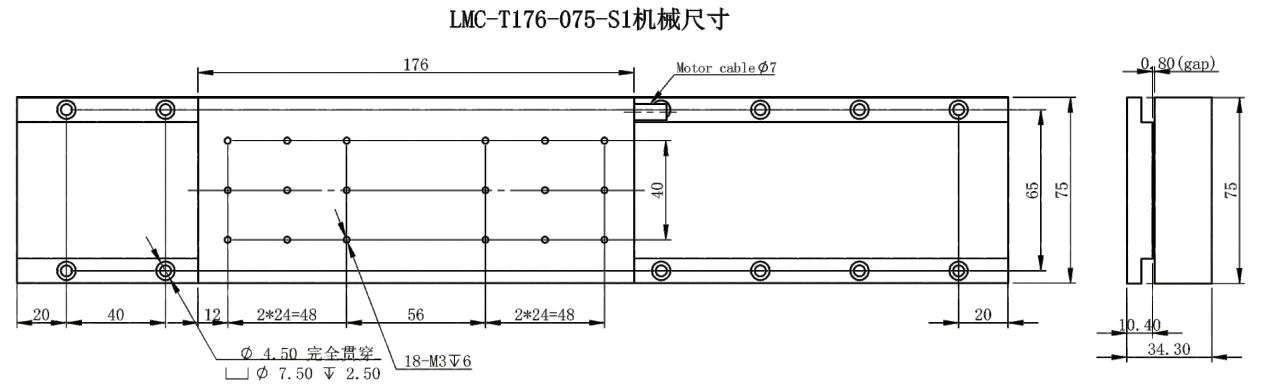

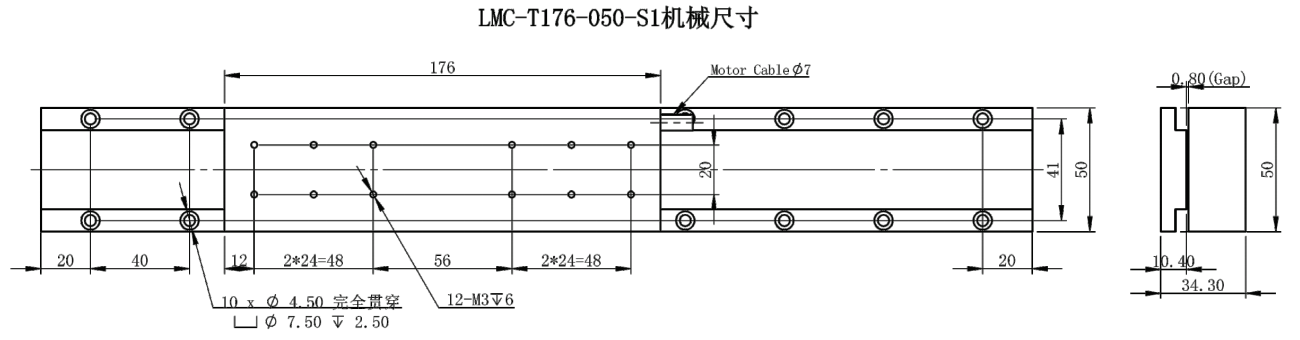

外形图(单位:mm)
|
性能参数 |
单位 |
LMC-T176-050-S1 |
LMC-T176-075-S1 |
|
峰值推力 |
N |
486 |
810 |
|
峰值电流 |
Arms |
11 |
11 |
|
持续推力 |
N |
110 |
184.1 |
|
持续电流 |
Arms |
2.5 |
2.5 |
|
力常数 |
N/Arms |
44.2 |
73.6 |
|
反电势常数 |
V/m/s |
14.7 |
24.5 |
|
相间电阻 |
ohms |
5.75 |
9.58 |
|
相间电感 |
mH |
16 |
26.67 |
|
额定功率 |
W |
75.4 |
125.7 |
|
电机常数25℃ |
N/√W |
15.05 |
19.43 |
|
电机常数120℃ |
N/√W |
12.7 |
16.42 |
|
电气时间常数 |
ms |
2.78 |
2.78 |
|
热耗散常数 |
W/℃ |
1.15 |
2.52 |
|
热阻 |
℃/W |
1.33 |
0.8 |
|
热时间常数 |
s |
1200 |
1500 |
|
线圈最高温度 |
℃ |
120 |
120 |
|
吸引力 |
kN |
1.15 |
1.55 |
|
动子重量 |
kg |
1.12 |
1.6 |
|
定子型号 |
|
T-LMC-T050-S*** |
T-LMC-T075-S*** |
|
极距 |
mm |
20 |
20 |
|
定子重量 |
Kg/m |
3.2 |
4.8 |
|
定子可选择长度 |
mm |
80,200 |
80,200 |
